Trạm quan trắc mặt đất giám sát cháy rừng

GIỚI THIỆU

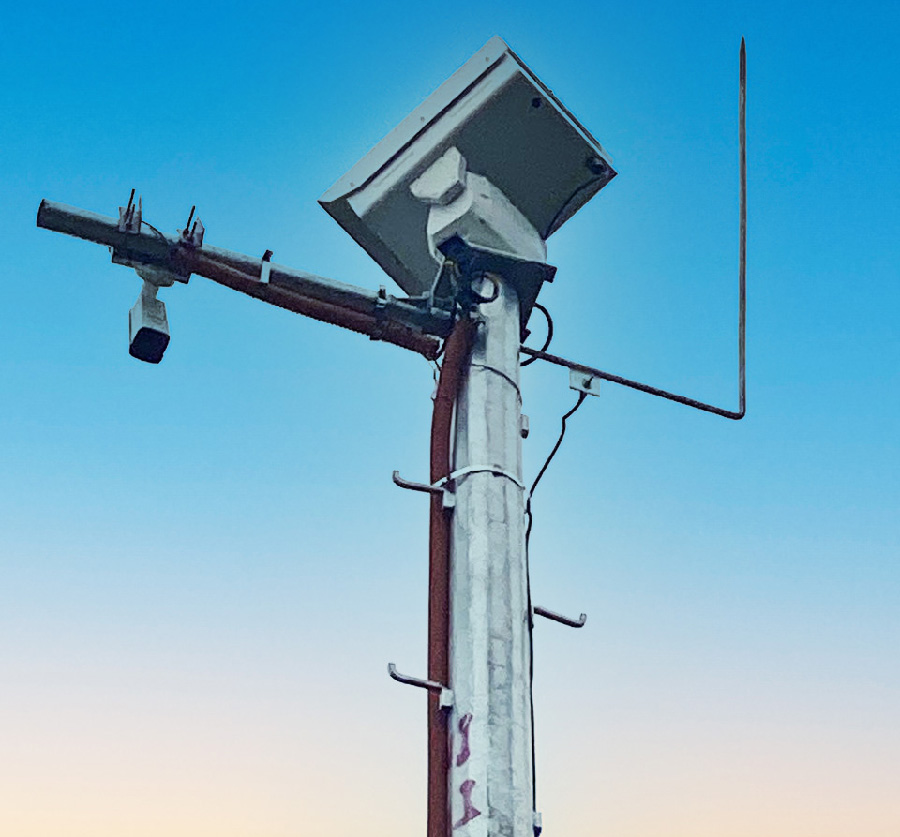

Trạm quan trắc mặt đất giám sát cháy rừng sử dụng công nghệ camera PTZ hai phổ (nhiệt và quang) hoạt động liên tục 24 giờ. Trạm tự động phát hiện sớm và liên tục các điểm cháy rừng trong phạm vi bán kính 13.5 km giúp lực lượng kiểm lâm, chủ rừng và các lực lượng chuyên trách bảo vệ rừng kiểm soát sớm đám cháy; chủ động chuẩn bị sẵn sàng lực lượng, phương tiện, dụng cụ ứng cứu chữa cháy kịp thời trên khu vực diện tích rừng quan trắc được; giúp nâng cao hiệu quả công tác phòng cháy, chữa cháy rừng, giảm thiểu thiệt hại do cháy rừng gây ra;

TÍNH NĂNG:

- Giám sát, phát hiện các điểm khói và lửa, phân tích xử lý dữ liệu từ camera để đưa ra các cảnh báo, thông báo cho người dùng cuối một cách kịp thời về khả năng xảy ra cháy rừng.
- Xác định được tọa độ địa lý của đám cháy (Hệ VN2000).
- Khoảng cách phát hiện 13.5km.
- Ghi hình, tính toán cả ngày và đêm (24/7) trong mọi điều kiện thời tiết.
- Hệ thống có thể dễ dàng mở rộng, nâng cấp khi có yêu cầu.
- Người dùng có thể nhận thông báo điểm cháy, quản lý các điểm cháy qua ứng dụng trên thiết bị di động.
- Chia sẻ, tích hợp thông tin với các hệ thống cơ sở dữ liệu chuyển đổi số của tỉnh.

Camera PTZ Hai Phổ (Nhiệt & Quang) tầm nhìn 13.5km

Trạm quan trắc mặt đất giám sát cháy rừng gồm 2 hợp phần:

Bộ quan trắc mặt đất giám sát cháy rừng

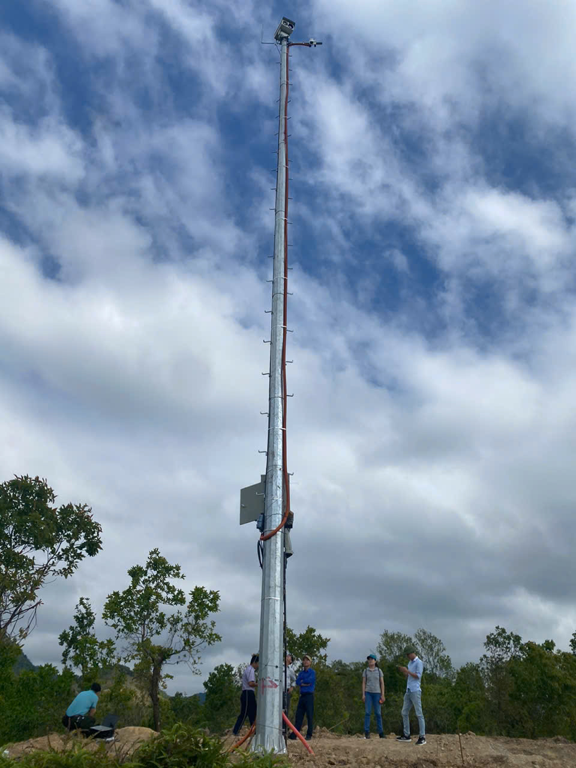

Cơ sở hạ tầng lắp đặt

1. BỘ QUAN TRẮC MẶT ĐẤT GIÁM SÁT CHÁY RỪNG

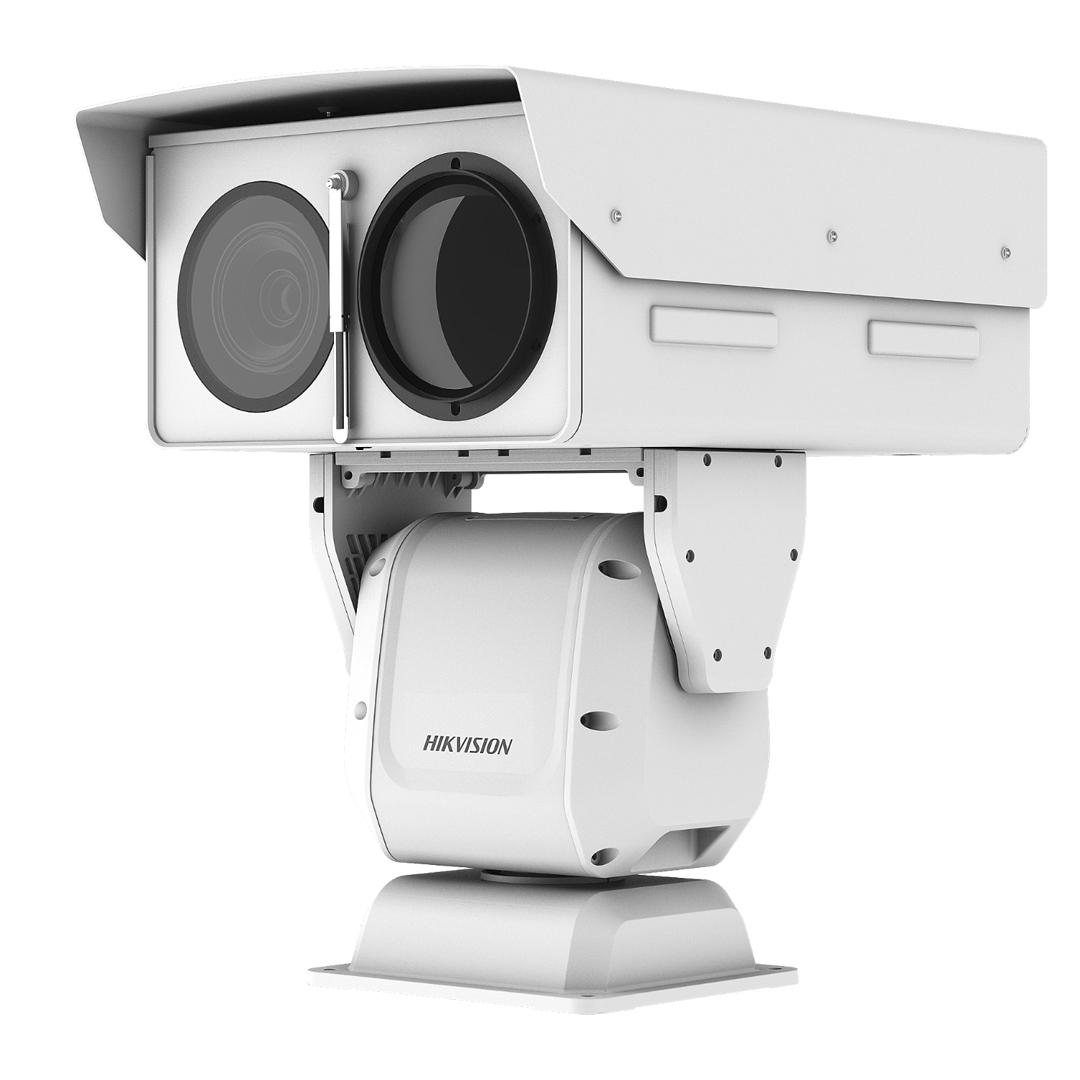

1.1 Camera PTZ Hai Phổ (Nhiệt & Quang) và camera an ninh

Mô-đun Nhiệt: Cảm biến Vanadium Oxide Uncooled FPA
Mô-đun Quang: Cảm biến 1/1.8" Progressive Scan CMOS, 1920×1080 (2MP)
PTZ: Quay ngang 360° liên tục; dọc -45° đến +45° (tự lật).
Chức năng thông minh: Phát hiện cháy động, tối đa 10 điểm cháy
Video & Âm thanh: G.711u/a, G.722.1, MP2L2, PCM
Giao diện: 7 ngõ vào báo động, 2 ngõ ra relay
Kích thước: 649.2 × 438 × 668.3 mm.
Trọng lượng: 60kg
Tầm nhìn: 13.5km.

1.2 Giải pháp mạch tích hợp Camera PTZ Hai Phổ (Nhiệt & Quang)

Quản lý kết nối, giao tiếp với camera. Cho phép tự động thu thập, lấy dữ liệu từ Camera ảnh nhiệt (luồng stream camera, dữ liệu hình ảnh, video, âm thanh,…) đây là nguồn dữ liệu đầu vào cho phần mềm tích hợp camera ảnh nhiệt phát hiện và xác định toạ độ điểm cháy. Bao gồm:

Bộ xử lý AI: Đây là thiết bị trung tâm để xử lí dữ liệu camera, và đẩy các luồng hình ảnh, âm thanh, video lên máy chủ; Tự động cập nhật phần mềm thông qua Internet;
Bộ nguồn AC-DC: Input 220-240VDC, output 12VDC-3A;
Bộ giám sát: Đo nhiệt độ tủ điều khiển; Giám sát hoạt động của bộ xử lí AI;
Bộ chống sét lan truyền;
Tủ điều khiển: Thiết kế 2 lớp chống nước, chống côn trùng.

1.3 Giải pháp phần mềm tích hợp camera PTZ hai phổ (Nhiệt & Quang) phát hiện và xác định toạ độ điểm cháy

Điểm nhấn chính của hệ thống là mô hình định vị 3 camera chồng lấn kết hợp dữ liệu địa hình nơi khảo sát, tạo nên một giải pháp định vị chính xác và đáng tin cậy cho việc phát hiện và xác định tọa độ điểm cháy.

Hệ thống được thiết kế với kiến trúc mô-đun hóa gồm 5 thành phần chính, tận dụng tối đa khả năng của giao diện lập trình ứng dụng (API) ISAPI và các thuật toán tiên tiến trong lĩnh vực thị giác máy tính. Mô hình tam giác hóa 3 camera với dữ liệu địa hình tích hợp cho phép đạt được độ chính xác định vị ±1 mét, vượt trội so với các giải pháp truyền thống.

Đặc điểm nổi bật:

Mô hình định vị tiên tiến: 3 camera chồng lấn với tam giác hóa và định vị có nhận thức địa hình
Độ chính xác cao: ±1m cho độ chính xác tọa độ, 97.1% cho phát hiện lửa
Xử lý thời gian thực: 95-137ms thời gian xử lý đầu-cuối
Tích hợp API tối ưu: Tận dụng đầy đủ khả năng của Hikvision ISAPI
Khả năng mở rộng: Hỗ trợ 30+ camera với hiệu suất tối ưu

1.4 Giải pháp truyền tải thông tin điểm cháy tới người dùng

Bao gồm :
- Ứng dụng trên máy chủ và trên thiết bị di động (Android, IOS).
- Xây dựng hệ thống Cơ sở dữ liệu GIS tích hợp vào hệ thống
- Hệ thống thiết bị phần cứng
